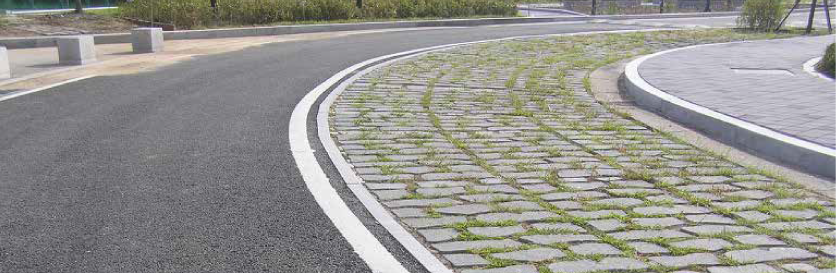

투수아스팔트 포장 현장

연약지반 보강에 사용되는 토목섬유의 하나인 지오셀은 3차원 형태로 제작된 토목섬유 단위 셀(Cell) 안에 조립토를 채워 보강하는 시스템으로 종래의 지반보강을 위해 사용되는 지오그리트에서 한 단계 더 진전된 것으로 3차원 형태로 제작된 복합재를 이용하여 지반의 강도 및 지지력을 증가시키는 방법이다.

- 한국 지반환경공학회 논문집 "지오셀 보강층수에 따른 얕은 기초의 지지력에 관한 연구" 초록중 -

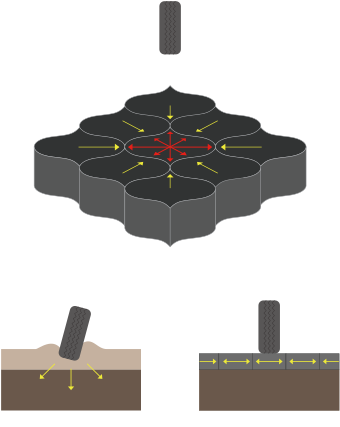

토사가 격벽에 의하여 구속되면 마치 격벽이 토체의 주변을 둘러싸고 있는 벽체의 형태로 작용하며 주변 셀에서도 이에 대응하는 수평응력으로 격벽을 밀어내고 있기 때문에 격벽은 중립의 위치에 있게되어 자립성을 유지하며 셀에 채워진 흙은 마치 슬래브 형태로 작용하여 하중 분산 효과를 얻을 수 있으며 수직방향의 변위를 구속하고 일반적인 지반 파괴개념을 개선하여 지반 지지력을 향상시킬 수 있다.

- 한국 지반환경공학회 논문집 “모래지반에서 모형 지오셀에 의한 보강효과” 중 -

[ 보강방법에 따른 지지력 증가율 ]

한길지오셀(HanwebⓇ)의 형상에 따른 보강효과 분석 중

채움재 PP.mat 보강재 항복하중
(tf/㎡)		 보강지반 지지력 극한지지력 통한 보강효과(%)
극한지지력
(tf/㎡)		 허용지지력
(tf/㎡)		 원자반과 비교
원지반 무 없음 6.934 14.480 3.467 100.0
풍화토 유 HG 3012 38.647 45.887 12.848 316.9
HG 3018 44.256 55.575 18.559 383.8
HG 2024 46.805 62.407 20.802 431.0
HG 3024 42.828 60.163 20.088 415.5
HG 4024 27.838 40.789 13.562 281.7
HG 5024 26.003 35.996 12.033 248.6
순환골재 유 HG 3012 69.239 101.972 33.957 704.2
HG 3018 72.094 113.188 36.098 781.7
HG 2024 60.673 87.900 29.266 607.0
HG 3024 78.620 122.366 37.322 845.1
HG 4024 60.163 101.972 30.082 704.2
HG 5024 63.732 86.982 28.960 600.7

[시공사례]

  • 대전 갑천변 도시고속도로
  • 함안산업단지 조성공사 중 사도리 매립장
  • 마곡지구 지반보강
  • 태화강 생태공원 내 잔디주차장
  • 골프장 카트도로
